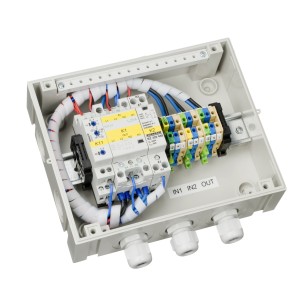

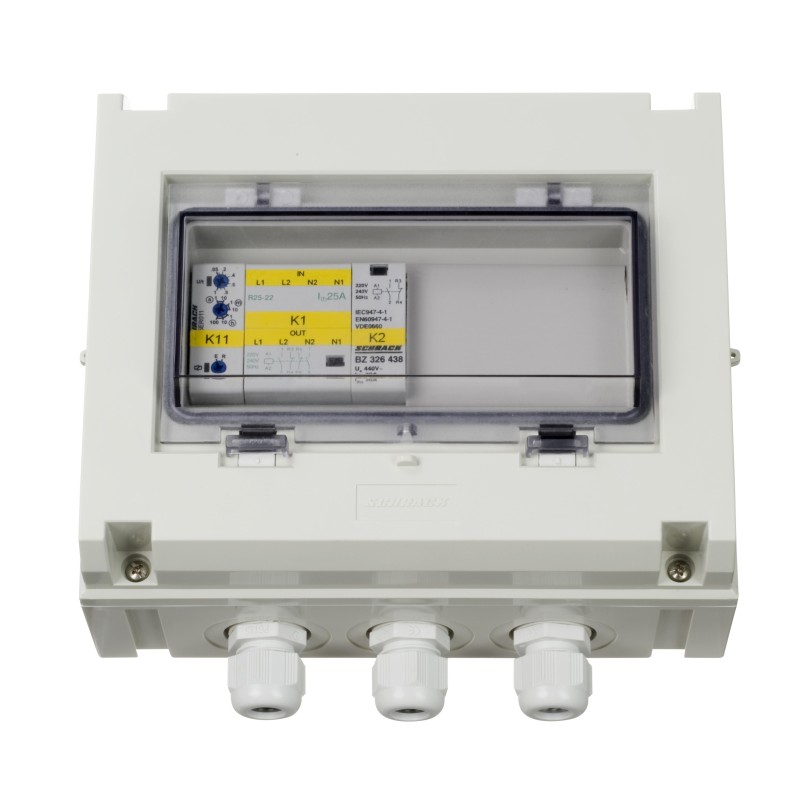

Automatic Transfer Switch Victron Energy 10kVA/230V monofase Mpn: COS230103100
L'interruttore di trasferimento è progettato per gestire la commutazione automatica tra diverse fonti di alimentazione: tra un generatore
e la rete elettrica, oppure tra un inverter e un generatore, o ancora tra un inverter e la rete elettrica. L'interruttore di trasferimento ha
due ingressi e un'uscita e trasferisce automaticamente la corrente alternata disponibile all'uscita. Può essere utilizzato con qualsiasi inverter Victron Energy,
a seconda della sua capacità.
Funzionamento
L'interruttore di trasferimento è posizionato tra un generatore o la rete elettrica e l'inverter. Se il livello di tensione o la frequenza del
generatore o della rete elettrica variano (ingresso 1), l'interruttore di trasferimento commuta sull'inverter (ingresso 2). Una volta che l'alimentazione del generatore o
della rete elettrica si è stabilizzata, l'interruttore di trasferimento torna all'alimentazione (ingresso 1) con un ritardo di
circa 10 secondi. In questo modo, gli apparecchi sono protetti da danni causati da cali di tensione. Durante il passaggio tra
una delle fonti di alimentazione (ingresso 1 o ingresso 2), gli apparecchi non vengono alimentati per un breve periodo. Per questo motivo,
computer, dispositivi elettronici ecc. collegati a questo gruppo potrebbero perdere dati. L'interruttore di trasferimento può essere utilizzato con qualsiasi
tipo di inverter, ma i risultati migliori si ottengono con un inverter di Victron Energy.

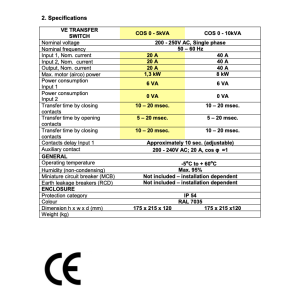

Per le caratteristiche tecniche sfoglia le foto
1.1 Installazione
• ATTENZIONE! Assicurarsi che tutte le fonti di alimentazione CA siano spente o scollegate durante l'installazione.
• Installare l'interruttore di trasferimento in un'area asciutta e ben ventilata. La parte anteriore dell'involucro si fissa utilizzando le quattro viti fornite. L'interruttore di trasferimento può essere montato a parete utilizzando i quattro fori presenti sul retro dell'involucro.

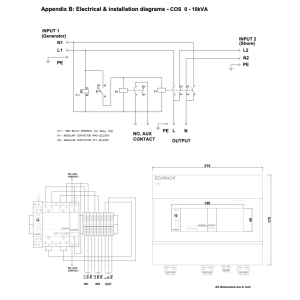

• I cavi di ingresso dalla rete elettrica/generatore e dall'inverter, e i cavi di uscita verso gli apparecchi, devono essere collegati secondo lo schema elettrico (vedere figura 1). Utilizzare i pressacavi forniti per far passare i cavi attraverso l'involucro.
Per un'installazione sicura, è necessario utilizzare la sezione del cavo corretta. Cavi di sezione insufficiente possono causare il surriscaldamento dei cavi.
• Serrare bene tutti i collegamenti per limitare il più possibile la resistenza di transizione. Collegamenti allentati possono causare un pericoloso surriscaldamento dei terminali.
Non è consigliabile regolare l'interruttore di trasferimento. Dopo una corretta installazione, l'interruttore di trasferimento è pronto per l'uso. Tuttavia, circostanze specifiche potrebbero richiedere la regolazione del tempo di ritardo dell'interruttore sull'ingresso 1. Utilizzare un piccolo cacciavite a lama piatta per regolare il tempo di ritardo.
• Il cablaggio degli ingressi e delle uscite CA deve essere protetto da fusibili o interruttori automatici miniaturizzati adatti alla sezione del cavo utilizzato. Nel cablaggio devono essere integrati anche interruttori differenziali esterni (RCD, RCCB).
• Tutti i collegamenti di terra delle fonti di alimentazione e dei dispositivi di consumo energetico devono essere collegati alla messa a terra centrale dell'imbarcazione.
• I contatti ausiliari 1 e 2 del relè K2 (NA) devono essere collegati tramite un connettore a vite sul retro del pannello di controllo digitale (DMC) quando si utilizza un interruttore di trasferimento esterno con VE MultiPlus e DMC (immagine a pagina 7). Quando il contatto ausiliario è aperto, il limite di corrente è controllato dalla manopola sul pannello frontale del DMC. Quando il contatto ausiliario è chiuso, il DMC invia la corrente del generatore ai dispositivi collegati. Il contatto ausiliario è normalmente controllato dall'interruttore di trasferimento.
