Quadri DC

I quadri di campo DC, anche detti quadri di stringa, sono componenti indispensabili negli impianti fotovoltaici. Posizionati tra i moduli solari e l'inverter, servono a proteggere e sezionare le stringhe fotovoltaiche prima che la corrente continua prosegua verso il sistema di conversione. Rappresentano il punto critico della protezione sul lato DC dell'impianto.

La scelta dipende prima di tutto dal numero di stringhe e dalla tensione massima dell'impianto. Proteggono l'impianto da sovratensioni, come quelle causate da fulmini, e da sovracorrenti, come cortocircuiti e guasti. Un quadro di campo DC efficace integra fusibili, portafusibili, scaricatori di sovratensione e dispositivi di sezionamento: l'obiettivo è garantire sicurezza elettrica e conformità normativa.

Configurazioni dei quadri di campo DC: stringhe indipendenti e parallelo

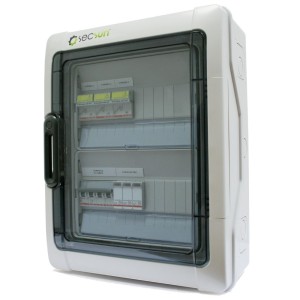

TopSolar struttura i quadri di campo DC in configurazioni adatte a diversi schemi impiantistici. Una soluzione ricorrente è il quadro 1000 V a 2 stringhe indipendenti, indicato per impianti con tensione fino a 1000 VDC e gestione separata delle stringhe. Questa configurazione consente protezione e controllo distinti per ciascuna stringa.

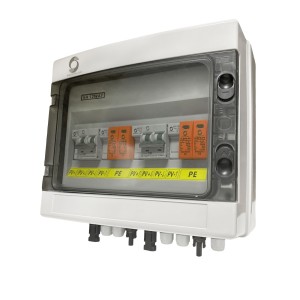

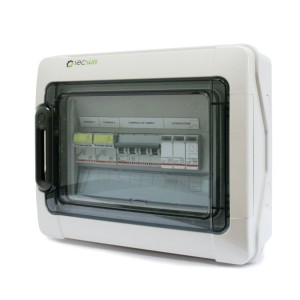

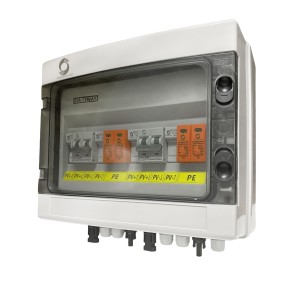

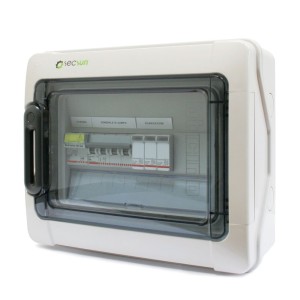

Per impianti con requisiti di tensione inferiori, sono da considerare il quadro 500 V DC a 2 stringhe indipendenti, con corrente massima 16+16 A, e il quadro 600 V a 2 stringhe in parallelo. In pratica, la scelta tra stringhe indipendenti e parallelo dipende dall'architettura dell'inverter: un inverter con un solo ingresso stringa richiede un quadro 1000 V a 1 stringa, mentre impianti con più ingressi o più campi richiedono configurazioni multi-stringa.

Protezione da sovratensioni, sovracorrenti e sezionamento

Il quadro di campo DC integra più livelli di protezione per garantire la sicurezza elettrica dell'impianto. Gli ingressi delle stringhe sono protetti dalle sovracorrenti tramite fusibili e portafusibili dimensionati sulla corrente massima prevista. Gli scaricatori di sovratensione limitano i transitori di tensione causati da fulmini o manovre di sezionamento.

Il sezionatore incluso nel quadro consente l'isolamento rapido e sicuro dell'impianto fotovoltaico per manutenzione, diagnostica o arresto di emergenza. Questa funzione è prevista dalla progettazione normativa del lato DC e incide direttamente sulla sicurezza operativa. Se c'è un solo dato da tenere a mente: il quadro di campo DC non è un accessorio, ma un componente necessario per sicurezza e conformità.

Come scegliere il quadro di campo DC giusto per il proprio impianto

Il criterio che fa la differenza è la corretta corrispondenza tra tensione nominale del quadro, numero di stringhe e specifiche dell'inverter. Da preferire quando l'impianto è costituito da stringhe in parallelo: un quadro a stringhe indipendenti offre protezione più granulare e semplifica la diagnostica. Ciò che distingue un sistema On Grid da uno Off Grid, in questo ambito, non è il quadro di campo in sé ma la presenza di ulteriori protezioni nelle sezioni di accumulo e conversione.

TopSolar propone quadri di campo DC conformi alle normative di settore, disponibili in versioni 500 V, 600 V e 1000 V con configurazioni da 1 a 2 stringhe. La scelta dipende prima di tutto dai valori elettrici di progetto: tensione massima a vuoto della stringa, corrente di corto circuito, numero di ingressi MPPT e schema di collegamento. La verifica delle specifiche tecniche del singolo modello consente di collocare correttamente ogni soluzione nel proprio contesto d'uso.
