Come scegliere un regolatore di carica fotovoltaico
La scelta di un regolatore di carica fotovoltaico incide direttamente su efficienza, continuità del sistema e durata delle batterie.
Cos'è un regolatore di carica e come funziona nei pannelli solari
Il regolatore di carica fotovoltaico gestisce il passaggio di energia tra pannelli, batteria e utenze. Il suo compito è proteggere il sistema da sovraccarico, scarica profonda e inversione di polarità, mantenendo stabile l'uscita e preservando la capacità dell'accumulo nel tempo. Senza questo componente, il pannello solare invierebbe energia senza controllo, con effetti rapidi sul degrado della batteria.
Schema base e tre connessioni di un impianto off-grid
Per leggere correttamente uno schema di regolatore di carica fotovoltaico servono tre collegamenti essenziali: ingresso dal pannello solare, uscita verso la batteria e uscita dedicata ai carichi.
Una volta che i morsetti sono identificati, la sequenza di collegamento diventa il punto critico: prima batteria, poi pannelli, infine carichi. TopSolar consiglia di verificare sempre il manuale del controller, perché alcuni modelli richiedono procedure specifiche per riconoscere correttamente tensione nominale e profilo batteria.
Fasi di ricarica e configurazione del profilo batteria
- Fase Bulk: invio della massima corrente disponibile alla batteria scarica, per una ricarica rapida.
- Fase Absorption: tensione stabile e corrente in discesa, per completare la carica senza forzature.
- Fase Float: mantenimento a tensione ridotta, per limitare il degrado nel lungo periodo.
- Profilo chimico: AGM, GEL, piombo aperto e litio richiedono parametri diversi; un'impostazione errata può compromettere in modo permanente la batteria senza segnali evidenti.
In aggiunta, la compensazione della temperatura corregge le soglie di ricarica in base alle condizioni ambientali. La differenza si gioca su precisione e stabilità: con valori corretti, la batteria lavora meglio sia con caldo intenso sia con freddo marcato.
Non appena si passa alla configurazione avanzata, entrano in gioco anche la disconnessione a bassa tensione e la protezione da sovraccarico. Queste funzioni aiutano a salvaguardare i carichi e a evitare scariche profonde, che riducono la capacità utile del banco batterie.
Applicazioni tipiche: da camper e barche ai rifugi isolati
Questa logica vale in molti contesti off-grid: camper, barche, baite, rifugi, allarmi, segnaletica e illuminazione autonoma. La scelta dipende da ambiente d'uso, potenza dei pannelli, profilo dei carichi e condizioni di temperatura, perché un impianto esposto a umidità o gelo richiede componenti con adeguata compatibilità meccanica ed elettrica.
Alcuni modelli gestiscono due banchi batteria e offrono anche un'uscita USB a 5 V per piccoli dispositivi. Con manutenzione regolare e connessioni ben serrate, la durata operativa può arrivare a 10-15 anni.
MPPT o PWM: quale tecnologia scegliere per i pannelli
La scelta del regolatore di carica solare parte dal confronto tra carica PWM e MPPT. Le due soluzioni gestiscono in modo diverso l’energia prodotta dal pannello solare: il regolatore di carica MPPT converte la tensione disponibile in corrente utile per la batteria, mentre il regolatore di carica PWM collega il pannello alla batteria senza una vera conversione. La tecnologia più adatta dipende da potenza dell’impianto, tensione del pannello, tensione della batteria, capacità richiesta e budget.
Efficienza e vantaggi dell'MPPT rispetto al PWM
Un regolatore MPPT lavora cercando in continuo il punto di massima potenza dei pannelli. Nei contesti più variabili, la tecnologia MPPT può raccogliere fino al 30% di energia in più rispetto a un regolatore di carica PWM, soprattutto quando luce e temperatura cambiano spesso.
Il vantaggio cresce quando la tensione del pannello è più alta della tensione della batteria o quando i pannelli sono collegati in serie. In questi casi il controller adatta la conversione senza disperdere il margine disponibile, con efficienza che nei modelli evoluti supera il 98%. Per impianti più estesi, un regolatore di carica MPPT 100A offre la potenza necessaria per gestire array ampi e mantenere una buona compatibilità con configurazioni a tensione elevata.
Al contrario, il regolatore PWM ha una struttura più semplice e un costo più contenuto. La carica PWM funziona bene quando il sistema è piccolo e la tensione del pannello solare resta vicina a quella della batteria: in questa condizione la perdita di efficienza pesa meno. Il punto critico è proprio questo scarto di tensione.
Quando usare un regolatore MPPT 60A o 100A
Una volta chiarita la differenza tecnica, la taglia va scelta in base alla potenza complessiva e alla tensione di sistema. Un regolatore di carica MPPT 60A è adatto a impianti residenziali medi, con più pannelli collegati in serie o in parallelo su sistemi a 24 V o 48 V, e consente di lavorare con un ingresso più alto riducendo le perdite sui cavi. Quando la potenza installata supera i 3 kW, vale la pena valutare il passaggio a un regolatore di classe superiore.
Non appena l’impianto prevede ampliamenti, conviene considerare anche il margine operativo del controller. Conviene verificare prima i dati di targa di pannello solare, batteria e regolatore: tensione, corrente massima e potenza nominale devono restare coerenti tra loro.
| Caratteristica | Regolatore MPPT | Regolatore PWM |
| Efficienza energetica | Fino al 98–99% | 70–80% |
| Energia in più rispetto al PWM | Fino al +30% | Riferimento base |
| Costo | Più elevato | Più contenuto |
| Compatibilità pannelli in serie | Sì, tensioni elevate | Limitata |
| Ombreggiamento parziale | Gestito dall’algoritmo | Non gestito |
| Applicazione consigliata | Sistemi medi e grandi | Piccoli sistemi semplici |
Prodotti consigliati
Come calcolare la corrente e dimensionare il regolatore MPPT
Il dimensionamento di un regolatore MPPT incide direttamente su efficienza, affidabilità e durata del sistema. Un controller scelto con margine corretto gestisce meglio la corrente dei pannelli, mentre un errore di calcolo può portare a surriscaldamento, tagli di potenza e usura anticipata. La scelta dipende da dati reali: potenza del pannello, valori nominali di targa, tensione del sistema e condizioni di temperatura previste.

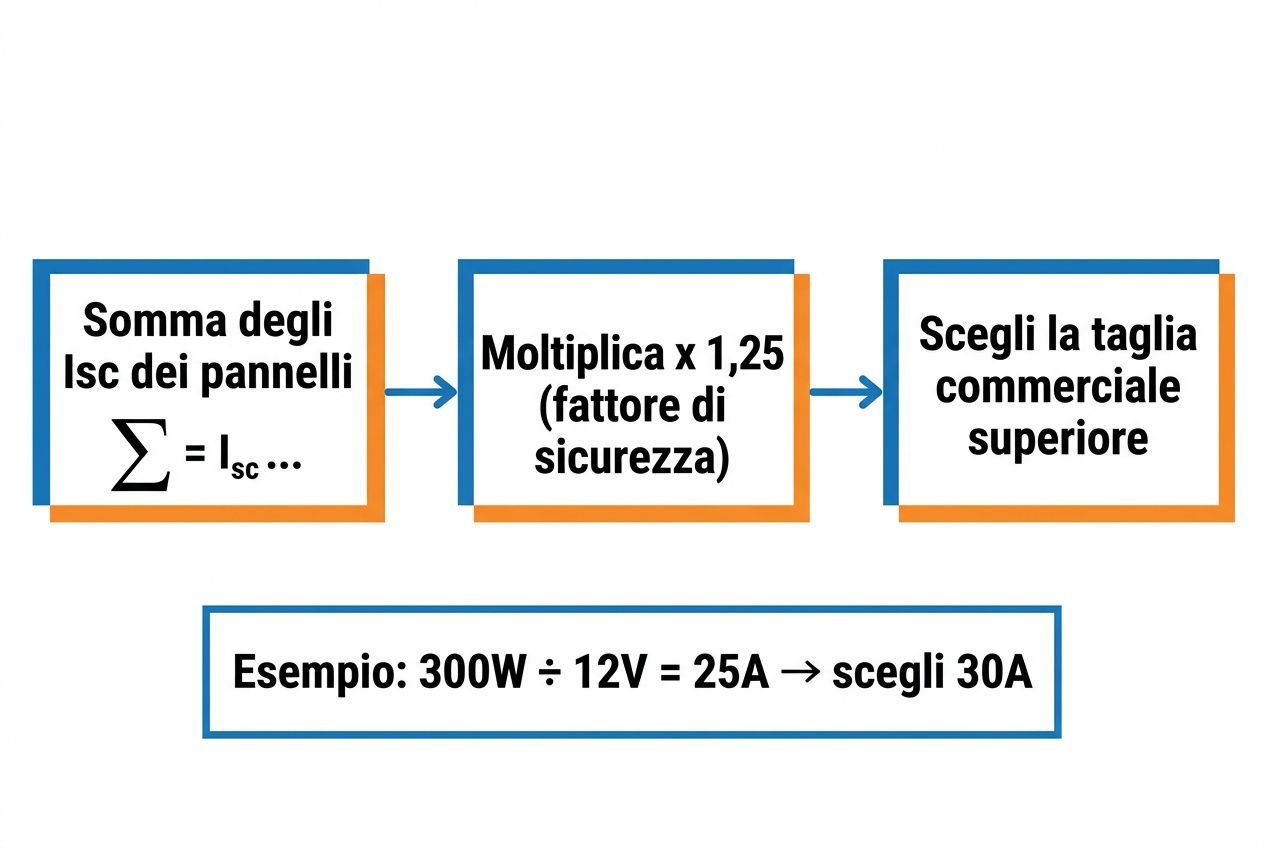

Calcolo dall'Isc e regola del 25% di sovradimensionamento
Il calcolo del regolatore di carica MPPT parte dalla corrente di cortocircuito, cioè dall’Isc di ciascun modulo. Si sommano i valori di tutti i pannelli collegati al controller MPPT e si applica un fattore 1,25: questo margine copre gli aumenti temporanei di corrente che possono verificarsi con irraggiamento elevato e bassa temperatura.
- Passo 1 – Somma degli Isc: si somma la corrente di cortocircuito di tutti i pannelli collegati al sistema.
- Passo 2 – Applicare il fattore 1,25: il totale va moltiplicato per 1,25 per ottenere la corrente nominale minima richiesta al regolatore di carica MPPT.
- Passo 3 – Verifica dalla potenza: si può fare anche un controllo dalla potenza totale, dividendo i watt per la tensione del sistema; per esempio 300 W ÷ 12 V = 25 A, quindi è opportuno orientarsi su un regolatore MPPT da almeno 30 A.
- Passo 4 – Taglia commerciale superiore: si seleziona la taglia immediatamente superiore al valore calcolato, così il controller lavora entro la propria capacità con maggiore continuità.
Se il controller è sottodimensionato, l’algoritmo di carica MPPT non riesce a sfruttare tutta la potenza del pannello. Di conseguenza, l’efficienza cala e aumenta il rischio di rottura per eccesso termico.
Tensione di ingresso e Voc: errori da evitare
Oltre alla corrente, occorre verificare la tensione massima di ingresso accettata dal controller. Per ogni regolatore di carica esterno, la Voc dell’array non deve mai superare il limite previsto dal costruttore, perché nelle giornate fredde la tensione sale rispetto al dato nominale.
Il punto critico è proprio la temperatura: con freddo e sole diretto, la Voc aumenta e può oltrepassare il valore ammesso in ingresso. Un controller MPPT con margine insufficiente può danneggiarsi in modo permanente, anche se in condizioni normali sembrava compatibile.
Una volta definita la configurazione dei pannelli, TopSolar consiglia di calcolare la Voc massima con la formula indicata dal produttore, includendo il coefficiente di temperatura negativo della tensione.
Regolatore esterno per camper: temperatura e sezione dei cavi
Per installazioni su camper o imbarcazioni, modelli con intervallo operativo da -35 °C a +55 °C offrono una base più solida. In aggiunta, la riduzione automatica della potenza per sovratemperatura aiuta a proteggere il sistema quando il carico termico cresce.
Al contrario, anche i cavi incidono sul risultato finale. La sezione disponibile influenza le perdite e la libertà di installazione: alcuni controller supportano cavi fino a 16 mm², utili quando il regolatore MPPT va posizionato più lontano dalle batterie, mentre altri si fermano a 10 mm² e riducono il margine operativo.
Criteri pratici per scegliere il miglior regolatore solare
Una volta definito il dimensionamento dell’impianto e la corrente richiesta, la scelta del regolatore di carica passa da alcuni aspetti molto concreti: protezioni integrate, compatibilità con la batteria, funzioni di monitoraggio e adattamento all’ambiente di lavoro.
Protezioni, algoritmi di carica e compatibilità batterie
Un regolatore di carica solare affidabile deve offrire protezioni complete e parametri coerenti con la batteria installata. TopSolar seleziona controller con otto algoritmi di carica preimpostati, selezionabili tramite interruttore, più un profilo programmabile: una soluzione che amplia la compatibilità con AGM, GEL, piombo aperto e litio LiFePO4.
- Protezione da sovraccarico e cortocircuito: intervento automatico alla soglia di 1,5 volte la corrente nominale, senza richiedere fusibili esterni aggiuntivi.
- Protezione da inversione di polarità: protegge i componenti se i cavi di batteria o pannelli vengono collegati in modo errato.
- Protezione da sovratemperatura: riduce la potenza erogata quando la temperatura sale troppo, preservando il controller.
- Compensazione termica: il sensore interno corregge tensione e corrente in funzione della temperatura reale, così la carica resta stabile e adatta alle condizioni operative.
Su questo punto conviene verificare prima il profilo batteria disponibile. Un regolatore impostato per il piombo, se collegato a un accumulo al litio, lavora con parametri sbagliati e può accelerarne il degrado senza segnali evidenti.
Confronto tra modelli MPPT e PWM 20A per camper e barche
Una volta verificata la compatibilità con l’accumulo, la scelta dipende da tensione del pannello, batteria, margine di budget e profilo d’uso. Nei sistemi a isola di piccola taglia, il regolatore MPPT tende a offrire più efficienza e maggiore flessibilità, con recuperi energetici che possono arrivare fino al 30% in luce variabile.
In questa fascia, un regolatore di carica MPPT da 20A è una soluzione adatta a impianti su camper e barche dove spazio e rendimento contano. Il regolatore MPPT 20A supporta fino a 260W a 12V o 520W a 24V, lavora da -35 °C a +55 °C e integra un’uscita USB 5V/1A. Le dimensioni compatte, 131 × 99,5 × 29,5 mm per 300 g, ne facilitano l’installazione in vani tecnici ridotti.
Al contrario, il regolatore di carica PWM resta indicato per impianti semplici, con tensione del pannello vicina a quella nominale della batteria. Il regolatore PWM 20A gestisce sistemi 12-24V, ha tensione fotovoltaica massima di 41V, due porte USB 5V/2A e display LCD. È una scelta adatta a barche e rifugi con batterie GEL, AGM o piombo aperto, dove la tensione del pannello è già allineata a quella nominale della batteria.
Display, monitoraggio remoto e grado di protezione IP
Una volta scelta la tecnologia, entrano in gioco controllo e affidabilità operativa. Un display LCD integrato consente di leggere tensione, corrente, stato della batteria e dati di uscita senza strumenti esterni. Nei modelli più completi, Bluetooth, Wi-Fi o RS485 aggiungono il monitoraggio remoto e lo storico delle prestazioni, utile quando l’impianto non è presidiato con continuità.
In aggiunta, il grado di protezione IP va allineato all’ambiente reale di installazione. Su camper, barche e applicazioni esterne esposte a polvere, umidità o spruzzi, TopSolar consiglia di valutare modelli con certificazione IP65 o superiore.
Domande frequenti
La differenza si gioca su come viene gestita la tensione tra pannelli e accumulo. Un regolatore di carica MPPT adatta la tensione del pannello a quella della batteria e trasforma lo scarto in corrente utile per la ricarica, con efficienza di conversione superiore al 98%.
Al contrario, il regolatore PWM collega il pannello solare in modo più diretto alla batteria e disperde quella differenza come calore. È una soluzione più economica, adatta a un sistema di piccola taglia in cui la tensione del pannello resta poco sopra la tensione della batteria. Con pannelli da 36, 48 o 72 celle su sistemi a 12V o 24V, la tecnologia MPPT può fornire fino al 30% di energia in più rispetto al PWM.
Il dimensionamento parte dalla corrente di cortocircuito, Isc, di ciascun pannello solare. Si sommano i valori di tutti i pannelli e si applica un fattore 1,25: serve a coprire i picchi di corrente che possono comparire con temperature basse e irraggiamento elevato.
In aggiunta, si può stimare la corrente dividendo la potenza complessiva per la tensione del sistema. Un esempio semplice: 300 W di potenza su un sistema a 12V corrispondono a 25A. Il punto critico è la scelta della taglia del controller: si passa sempre al valore commerciale superiore, quindi 30A, per mantenere un margine di sicurezza adeguato.
La scelta dipende da potenza del pannello, tensione della batteria e configurazione del sistema. Un regolatore di carica MPPT da 20A può gestire fino a 260W su un sistema a 12V e fino a 520W su un sistema a 24V.
Con un regolatore PWM da 20A, invece, la tensione massima lato fotovoltaico accettata è 41V, mentre la corrente di scarica è limitata a 10A. Una volta definita la potenza del pannello, conviene verificare prima un dato essenziale: la tensione a vuoto dell'array in serie non deve superare la tensione massima di ingresso del controller, soprattutto nelle giornate invernali più fredde.
